FFX成型技术焊管机组
描述1
拉链闭合 1/5 拉链运动套头衫，适合男士。弹力、轻便、快干面料，性能卓越。常规合身 - 美国标准尺寸。运动合身，紧贴身体，活动范围广泛，设计旨在提供最佳性能和全天舒适。特点 - 四分之一拉链闭合；长袖上的拇指孔，保持运动时的位置
简介
简介：
中孚 FFX成型技术是一种专利的焊管线产品。
整条生产线采用传统的“圆到圆”和“圆到方”W成型技术。
成型和定径辊的部分可以共享。生产一定范围的圆管和方管时，整条生产线可以节省约50%的轧辊材料。
整条焊管线生产线实现了由交流电机远程控制或PLC伺服电机控制的高自动化辊位调整。
FFX成型优势：
1.在生产一定范围内的圆管和方管时，所有粗成型段轧辊共享，无需更换辊。
2.在生产不同尺寸的方管和矩形管时，定径段后4架做方管采用万能机架错辊推方，此4架轧辊可以共享，无需更换辊。
整条生产线实现了全自动化的辊位调整控制
辊位控制只需在主操作台的触摸屏上输入钢管工艺参数，辊电机将自动驱动辊到目标位置。辊位移动可以通过交流电机或PLC伺服电机的遥控来控制。
减少手动调整辊的强度
因为所有辊位参数形成PLC内存参数，依赖手动经验调整辊的错误率降低，钢管成型质量的稳定性和可靠性大大提高。
-

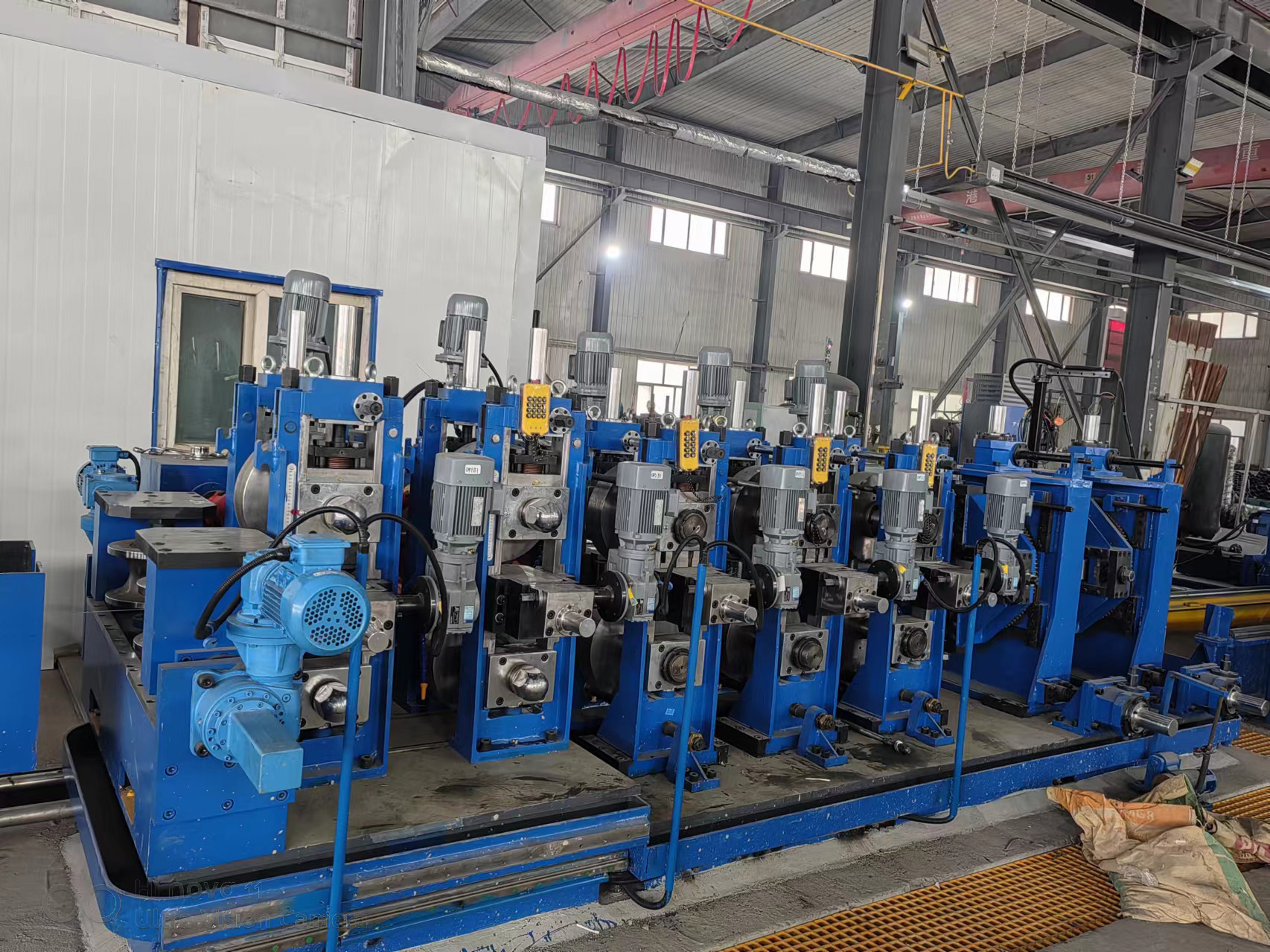

粗成型轧辊共享段
-

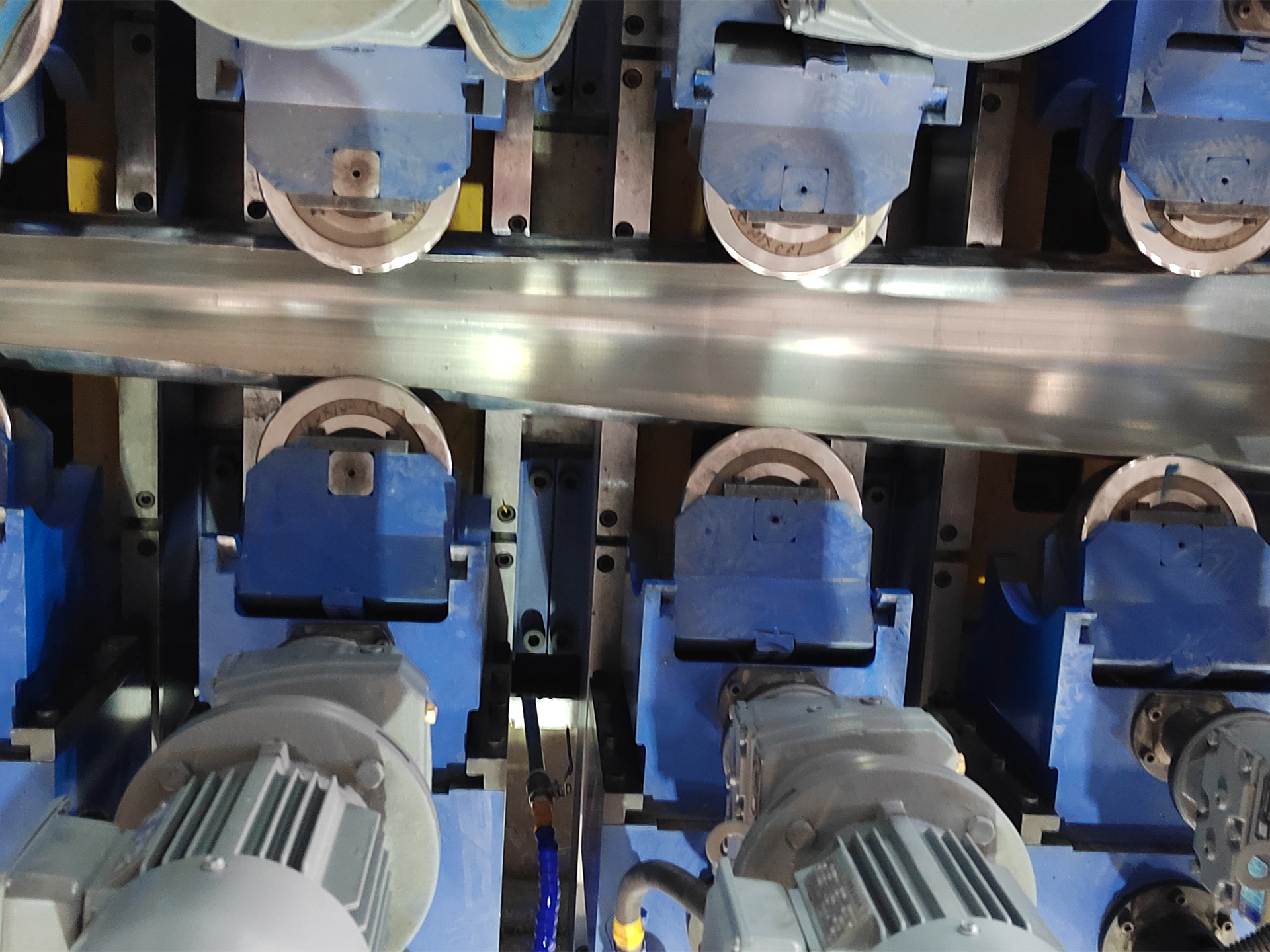

旋转立辊群
-
定径段
-

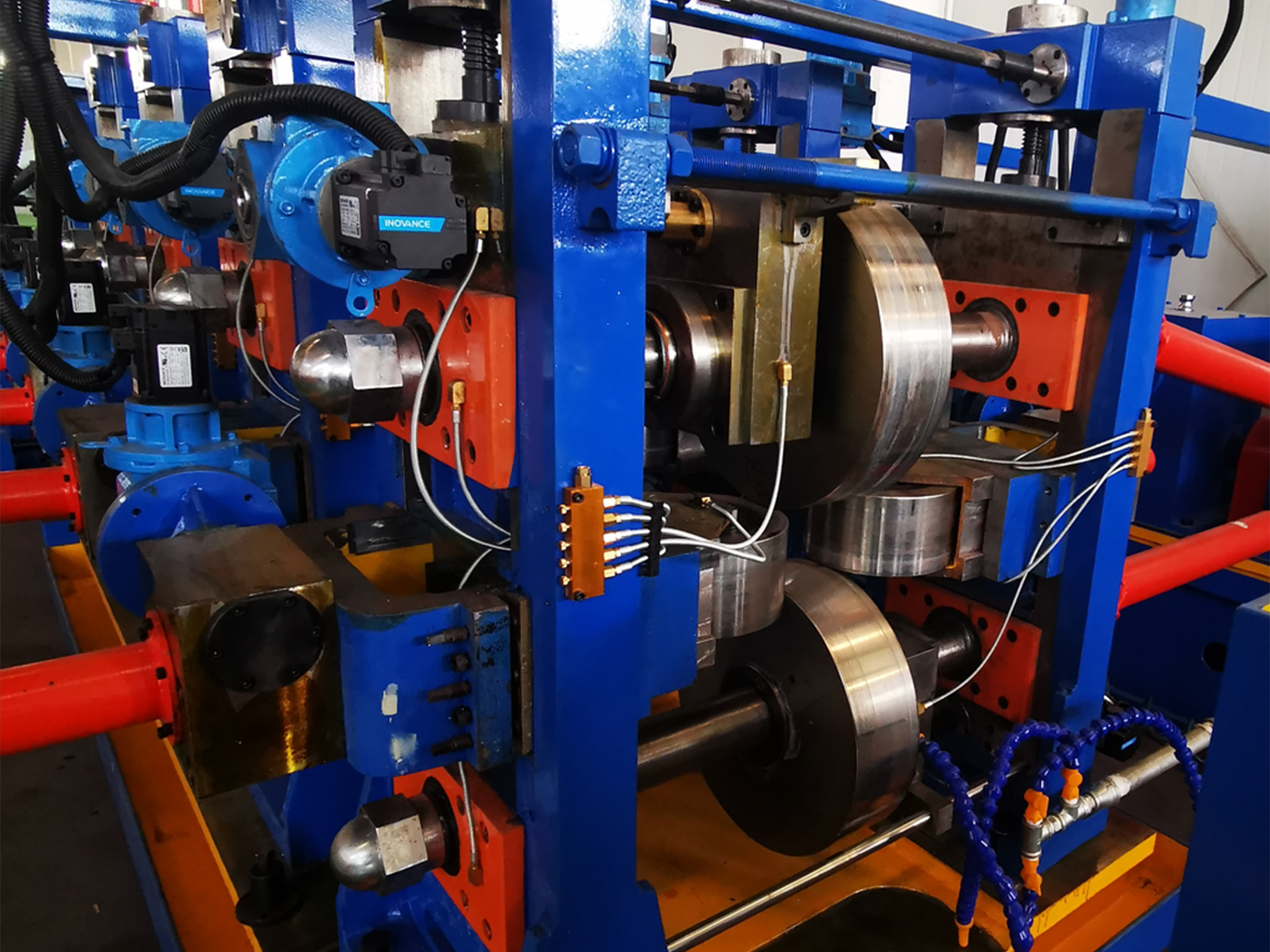

万能机架错辊
.jpg)
-

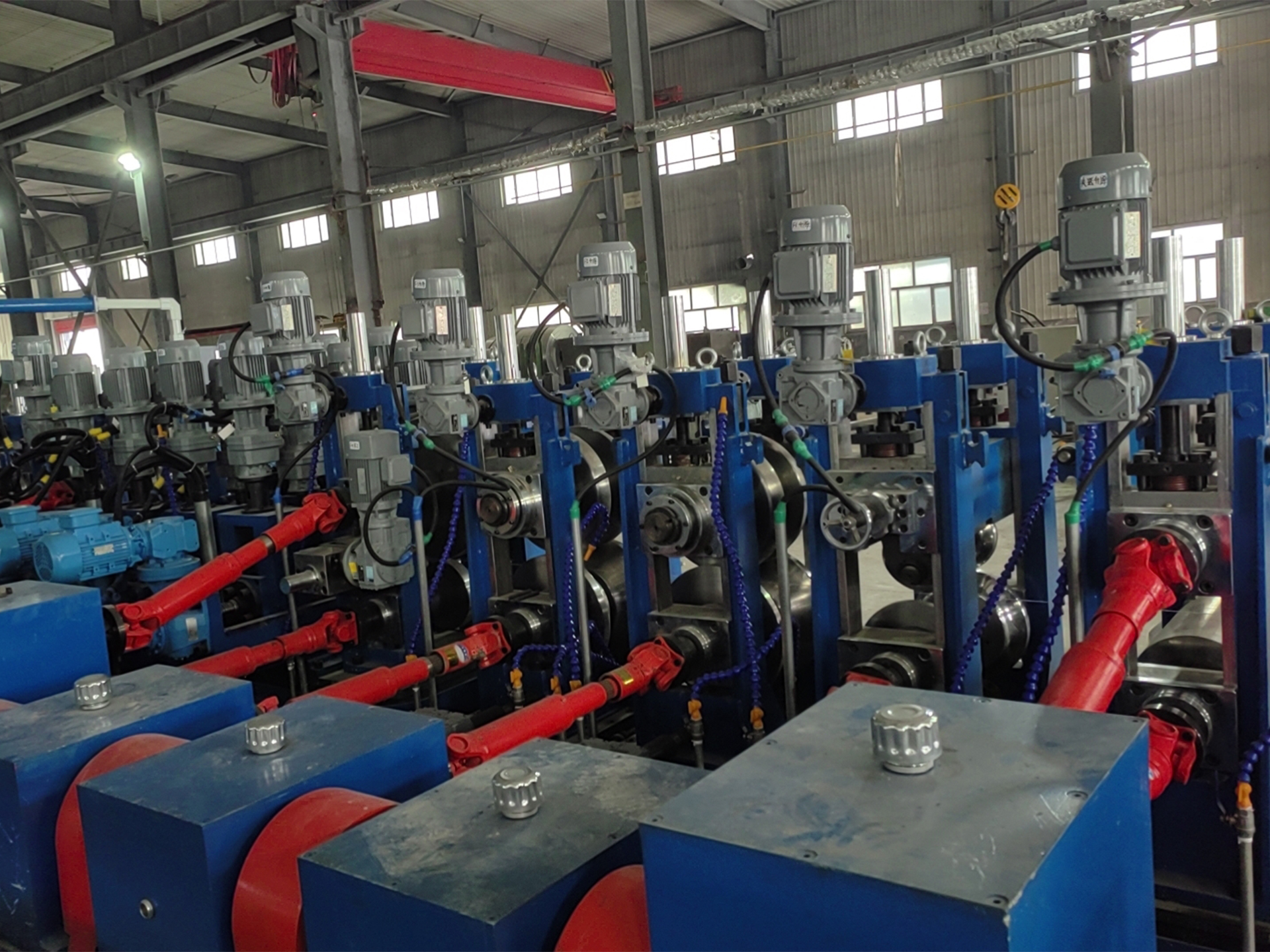

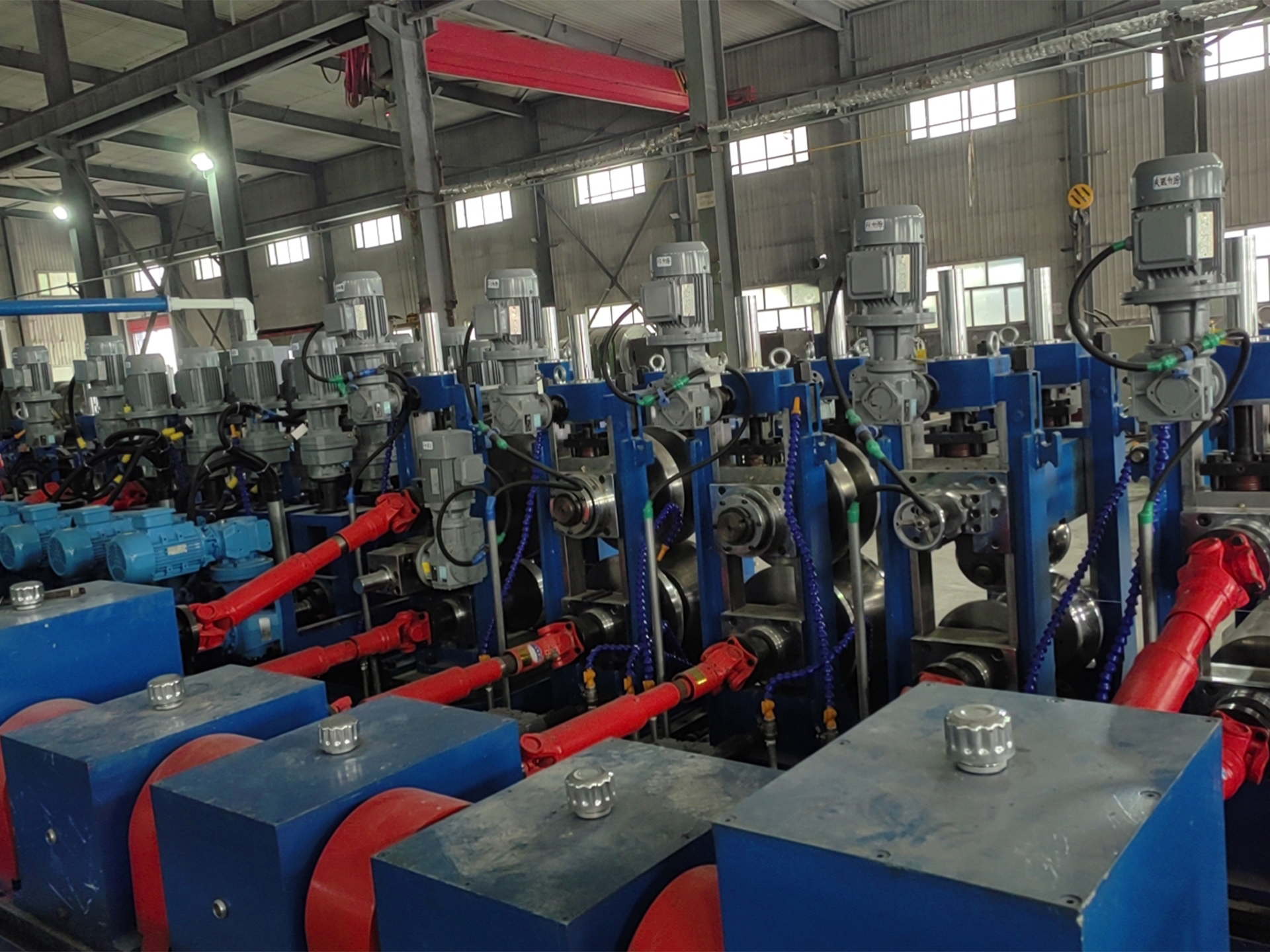

动力传动系统
-

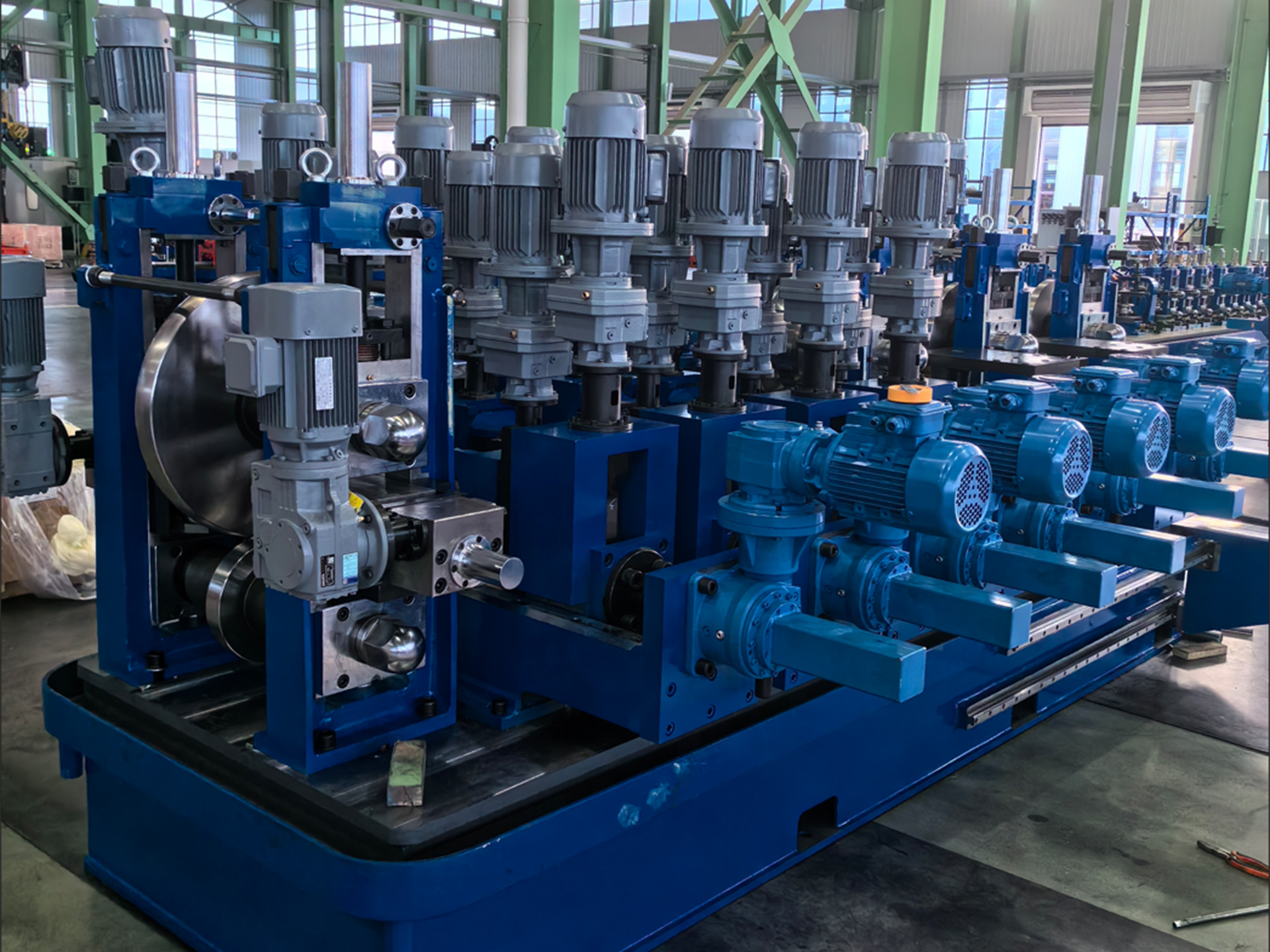

电机调节辊位
视频
视频：
技术参数
技术参数：
| 机器型号 | 生产范围 (mm) |
方管壁厚 | 整线速度 (m/min) |
高频功率 |
| HG16 | ∅8～∅25mm □6x6～20x20 | δ0.3～1.0mm □δ≤0.8mm | 20~120 | 100KW |
| HG25 | ∅8～∅32mm □6x6～25x25 | δ0.4～1.3mm □δ≤1.0mm | 20~120 | 100KW |
| HG32 | ∅13～∅50.8mm □10x10～40x40 | δ0.6～2.0mm □δ≤1.5mm | 20~120 | 150KW |
| HG50 | ∅19～∅63.5mm □15x15～50x50 | δ0.8～2.5mm □δ≤2.0mm | 20~100 | 200KW |
| HG60 | ∅19～∅76mm □15x15～60x60 | δ1.0～3.0mm □δ≤2.5mm | 20~90 | 250KW |
| HG76 | ∅25～∅90mm □20x20～70x70 | δ1.5～4.0mm □δ≤3.5mm | 20~90 | 300KW |
| HG90 | ∅30/48～∅115mm □25x25～90x90 | δ1.5～4.5mm □δ≤3.5mm | 20~60 | 300KW |
| HG115 | ∅32/48～∅127mm □25x25～100x100 | δ2.0～5.0mm □δ≤4.0mm | 15~60 | 400KW |
| HG165 | ∅76～∅165mm □60x60～130x130 | δ2.0～6.0mm □δ≤5.0mm | 15~50 | 500KW |
| HG219 | ∅114～∅219mm □90x90～170x170 | δ3.0～8.0mm □δ≤6.0mm | 15~40 | 600KW |
| HG273 | ∅114～∅273mm □90x90～200x200 | δ4.0～12.0mm □δ≤9.0mm | 10~30 | 800KW |
| HG325 | ∅165～∅325mm □130x130～250x250 | δ4.0～12.0mm □δ≤10.0mm | 10~30 | 800KW |
| HG426 | ∅165～∅426mm □130x130～300x300 | δ5.0～16.0mm □δ≤14.0mm | 10~30 | 1000KW |
| HG508 | ∅219～∅508mm □170x170～400x400 | δ6.0～16.0mm □δ≤15.0mm | 10~25 | 1000KW |
如有任何疑问，请随时联系我们
中孚团队将为您提供完整的技术解决方案
